صمام أمان أسطواني عالي السرعة 700 فولت 10R 10x38 مم (سريع المفعول)
- الفولت: 700 فولت تيار مستمر (أو أقل)
- الأمبير: 10-50 أمبير
- كسر القدرات:
- الحد الأقصى لـ BC: 20 كيلو أمبير (أو أقل)
- مادة الجسم:
- 10-32أ: السيراميك
- 35-50A: الألياف الزجاجية
,

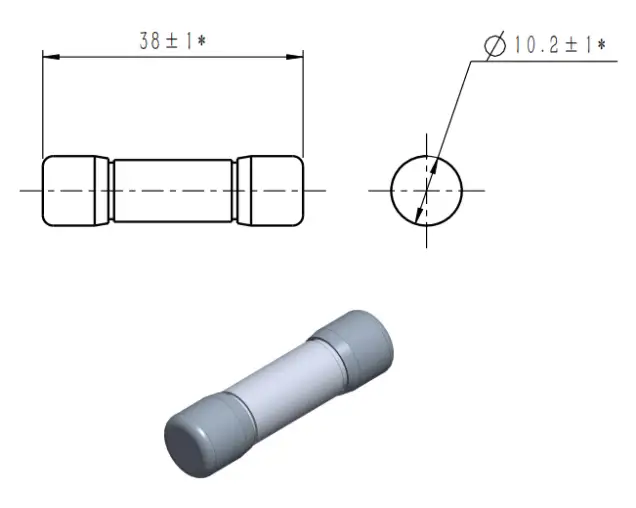

الأبعاد (مم)
الوصف
- خسائر واط منخفضة
- مُصمم لتطبيقات التيار المستمر
- أداء تيار مستمر ممتاز
- قدرة فائقة على ركوب الدراجات
المعايير والموافقات
- تشير إلى:
- يو إل 248.13 / يو إل 248.20
- إيك 60269.1 / إيك 60269.4
- غيغابايت 13539.1 / غيغابايت 13539.4
- جاسو د622
- تم تصنيعه بموجب نظام الجودة IATF16949 للامتثال لمتطلبات السيارات
- إعلان الوصول متاح عند الطلب
- توافق RoHS
الميزات والفوائد
- يوفر تصنيف الجهد العالي كفاءة إجمالية للنظام باستخدام موصلات أصغر وأكثر اقتصادا مع تلبية احتياجات الجهد العالي
- يضمن الفتح السريع حتى عشر مرات في ظل ظروف التيار العالي للخطأ حماية موثوقة للدوائر والمكونات
- يمكن تطبيقها بالتوازي لتحقيق سعة أكبر ضمن إرشادات الحجم
- مقاومة ممتازة للتأثيرات الفولتية وتغيرات درجات الحرارة البيئية
- مقاومة استثنائية للاهتزازات الميكانيكية ومقاومة الصدمات.
ذوبان الوقت
| التصنيف الحالي | 1.1 في | 1.35 في | 1.5 في | 2.0 في | 3.0In | 5.0 في |
| 10-50A | ＞ 4 هـ | 150 ثانية - 1 ساعة | 10-1000s | 0.5-100s | 0.1-15s | 0.05-1s |
تقييمات فيوز
| التواصل | جزء رقم | فتيل
الامبير |
الجسم | قدرة كسر | متوسط @ 20KA/700Vdc | فقدان الطاقة 1.0(وات) | الإعتمادات | |
| ذوبان A²s | تطهير A²s | UL | ||||||
| الطويق | إتش سي إتش في تي 700-10 إيه-10 آر | معالج الرسوميات PowerVR | الخزف | 20 كيلو أمبير | 28.9 | 97.0 | 2.0 | ○ معلق |
| إتش سي إتش في تي 700-15 إيه-10 آر | معالج الرسوميات PowerVR | الخزف | 20 كيلو أمبير | 72.3 | 242.5 | 2.5 | ○ معلق | |
| إتش سي إتش في تي 700-20 إيه-10 آر | معالج الرسوميات PowerVR | الخزف | 20 كيلو أمبير | 145.5 | 440.0 | 3.2 | ○ معلق | |
| إتش سي إتش في تي 700-25 إيه-10 آر | معالج الرسوميات PowerVR | الخزف | 20 كيلو أمبير | 225.0 | 668.0 | 3.6 | ○ معلق | |
| إتش سي إتش في تي 700-30 إيه-10 آر | معالج الرسوميات PowerVR | الخزف | 20 كيلو أمبير | 311.3 | 942.0 | 4.5 | ○ معلق | |
| إتش سي إتش في تي 700-32 إيه-10 آر | معالج الرسوميات PowerVR | الخزف | 20 كيلو أمبير | 356.3 | 996.0 | 5.5 | ○ معلق | |
| HCHVF700-40A-10R | * 40 أ | الألياف الزجاجية | 20 كيلو أمبير | 439.6 | 1605.0 | 6.5 | ○ معلق | |
| HCHVF700-50A-10R | * 50 أ | الألياف الزجاجية | 20 كيلو أمبير | 683.2 | 3048.5 | 8.5 | ○ معلق | |
| التواصل | جزء رقم | فتيل
الامبير |
الجسم | قدرة كسر | متوسط @ 20KA/700Vdc | فقدان الطاقة 1.0(وات) | الإعتمادات | |
| ذوبان A²s | تطهير A²s | UL | ||||||
| برغي محوري | HCHVT700-10AP-10R | معالج الرسوميات PowerVR | الخزف | 20 كيلو أمبير | 28.9 | 97.0 | 2.0 | ○ معلق |
| HCHVT700-15AP-10R | معالج الرسوميات PowerVR | الخزف | 20 كيلو أمبير | 72.3 | 242.5 | 2.5 | ○ معلق | |
| HCHVT700-20AP-10R | معالج الرسوميات PowerVR | الخزف | 20 كيلو أمبير | 145.5 | 440.0 | 3.2 | ○ معلق | |
| HCHVT700-25AP-10R | معالج الرسوميات PowerVR | الخزف | 20 كيلو أمبير | 225.0 | 668.0 | 3.6 | ○ معلق | |
| HCHVT700-30AP-10R | معالج الرسوميات PowerVR | الخزف | 20 كيلو أمبير | 311.3 | 942.0 | 4.5 | ○ معلق | |
| HCHVT700-32AP-10R | معالج الرسوميات PowerVR | الخزف | 20 كيلو أمبير | 356.3 | 996.0 | 5.5 | ○ معلق | |
| HCHVF700-40AP-10R | * 40 أ | الألياف الزجاجية | 20 كيلو أمبير | 439.6 | 1605.0 | 6.5 | ○ معلق | |
| HCHVF700-50AP-10R | * 50 أ | الألياف الزجاجية | 20 كيلو أمبير | 683.2 | 3048.5 | 8.5 | ○ معلق | |
التطبيقات
- EV / HEV
