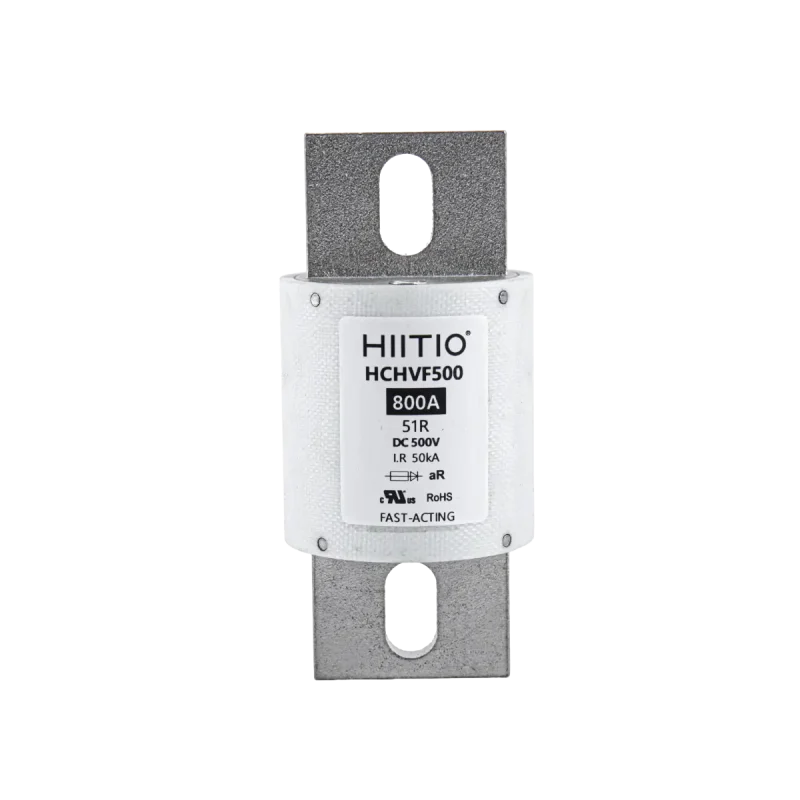

صمام أمان أشباه الموصلات للسيارات الكهربائية على الطراز الأمريكي الشمالي بقوة 500 فولت (سريع المفعول)
- الفولت: 500 فولت
- الأمبير: 35-800 أمبير
- قدرة المقاطعة:
- قدرة القطع المقدرة: 50 كيلو أمبير 500 فولت تيار مستمر (أو أقل)
- ثابت الوقت: 2.5+0.5 مللي ثانية
- فئة التشغيل: aR
,
,
,
الأبعاد (مم)
| S. | حالياًّ | أ ± 1.5 | ب ± 1 | سي ± 1 | د ± 1.5 | E ± 0.5 | ف±0.5 | H ± 1 | جي ± 0.5 |
| 20R | 35-60A | 81 | 20 | 40 | 60.5 | 8.5 | 15 | 3 | 13 |
| 26R | 70-150A | 92 | 26 | 44 | 68.5 | 8.5 | 20 | 3 | 13 |
| 31R | 125-250A | 92 | 31 | 46 | 72.5 | 8.5 | 25 | 6 | 12.5 |
| 38R | 225-450A | 110 | 38 | 53 | 81.5 | 10.5 | 25 | 6 | 20 |
| 51R | 450-800A | 110 | 51 | 53 | 81.5 | 10.5 | 40 | 6 | 20 |
الوصف
- تصميم لتطبيقات التيار المستمر
- أداء تيار مستمر ممتاز
- جهد قوس كهربائي منخفض واستهلاك طاقة منخفض (I²t)
- قدرة فائقة على ركوب الدراجات
- خسائر واط منخفضة
المعايير / الموافقات:
- راجع UL248.13 أو IEC60269.4
- الموافقات: UL (ملف: E533379)، CE
- توافق RoHS
الميزات والفوائد:
- يوفر تصنيف الجهد العالي كفاءة إجمالية للنظام باستخدام موصلات أصغر وأكثر اقتصادا مع تلبية احتياجات الجهد العالي.
- يساعد الفتح بشكل أسرع حتى عشر مرات في ظل ظروف التيار العالي على ضمان الحماية الموثوقة للدوائر والمكونات.
- يمكن تطبيقها بالتوازي لتحقيق سعة أكبر ضمن إرشادات الحجم.
- قدرة ممتازة على مقاومة التأثير الكهربائي وتحمل درجة الحرارة البيئية.
- مقاومة ممتازة للاهتزازات الميكانيكية ومقاومة الصدمات.
تقييمات فيوز
| التصنيف الحالي | كتالوج لا. | متوسط @50KA/500Vdc | فقدان الطاقة W | الإعتمادات | ||
| ذوبان A²S | تطهير A²S | UL | ||||
| علبة بقطر 20 مم | ||||||
| 35 | معالج الرسوميات PowerVR | HCHVF500-35A-20R | 49 | 509 | 8 | ● |
| 40 | معالج الرسوميات PowerVR | HCHVF500-40A-20R | 111 | 1085 | 8 | ● |
| 50 | معالج الرسوميات PowerVR | HCHVF500-50A-20R | 231 | 2624 | 10 | ● |
| 60 | معالج الرسوميات PowerVR | HCHVF500-60A-20R | 305 | 3053 | 12 | ● |
| علبة بقطر 26 مم | ||||||
| 70 | معالج الرسوميات PowerVR | HCHVF500-70A-26R | 392 | 2194 | 14 | ● |
| 80 | معالج الرسوميات PowerVR | HCHVF500-80A-26R | 571 | 3413 | 16 | ● |
| 90 | معالج الرسوميات PowerVR | HCHVF500-90A-26R | 673 | 3901 | 16 | ● |
| 100 | معالج الرسوميات PowerVR | HCHVF500-100A-26R | 889 | 4876 | 20 | ● |
| 125 | معالج الرسوميات PowerVR | HCHVF500-125A-26R | 1764 | 10051 | 25 | ● |
| 150 | معالج الرسوميات PowerVR | HCHVF500-150A-26R | 2412 | 12075 | 28 | ● |
| علبة بقطر 31 مم | ||||||
| 125 | معالج الرسوميات PowerVR | HCHVF500-125A-31R | 1498 | 6122 | 22 | ● |
| 150 | معالج الرسوميات PowerVR | HCHVF500-150A-31R | 2059 | 8045 | 26 | ● |
| 175 | معالج الرسوميات PowerVR | HCHVF500-175A-31R | 2714 | 10844 | 34 | ● |
| 200 | معالج الرسوميات PowerVR | HCHVF500-200A-31R | 4050 | 14867 | 40 | ● |
| 225 | معالج الرسوميات PowerVR | HCHVF500-225A-31R | 8650 | 33908 | 45 | ● |
| 250 | معالج الرسوميات PowerVR | HCHVF500-250A-31R | 9094 | 51610 | 52 | ● |
| علبة بقطر 38 مم | ||||||
| 225 | معالج الرسوميات PowerVR | HCHVF500-225A-38R | 5549 | 30873 | 42 | ● |
| 250 | معالج الرسوميات PowerVR | HCHVF500-250A-38R | 7862 | 44372 | 48 | ● |
| 275 | معالج الرسوميات PowerVR | HCHVF500-275A-38R | 9859 | 55533 | 54 | ● |
| 300 | معالج الرسوميات PowerVR | HCHVF500-300A-38R | 12230 | 68624 | 58 | ● |
| 325 | معالج الرسوميات PowerVR | HCHVF500-325A-38R | 17098 | 87916 | 60 | ● |
| 350 | معالج الرسوميات PowerVR | HCHVF500-350A-38R | 18096 | 100456 | 65 | ● |
| 400 | معالج الرسوميات PowerVR | HCHVF500-400A-38R | 23962 | 133253 | 70 | ● |
| 450 | معالج الرسوميات PowerVR | HCHVF500-450A-38R | 33000 | 189670 | 78 | ● |
| علبة بقطر 51 مم | ||||||
| 450 | معالج الرسوميات PowerVR | HCHVF500-450A-51R | 25688 | 134620 | 70 | ● |
| 500 | معالج الرسوميات PowerVR | HCHVF500-500A-51R | 42515 | 205322 | 88 | ● |
| 550 | معالج الرسوميات PowerVR | HCHVF500-550A-51R | 53450 | 249650 | 95 | ● |
| 600 | معالج الرسوميات PowerVR | HCHVF500-600A-51R | 60133 | 283868 | 110 | ● |
| 630 | معالج الرسوميات PowerVR | HCHVF500-630A-51R | 73815 | 319280 | 120 | ● |
| 700 | معالج الرسوميات PowerVR | HCHVF500-700A-51R | 145880 | 515450 | 135 | ● |
| 800 | معالج الرسوميات PowerVR | HCHVF500-800A-51R | 161840 | 565500 | 150 | ● |
موافقات UL:E533379 (35-800A)؛ ثابت الوقت: 2.5+0.5 مللي ثانية
التطبيقات
- تخزين الطاقة الكهربائية
- محركات DC
- محولات/مقومات الطاقة
- حماية حزمة البطارية
- حماية احتياطية لمرحل التيار المستمر
