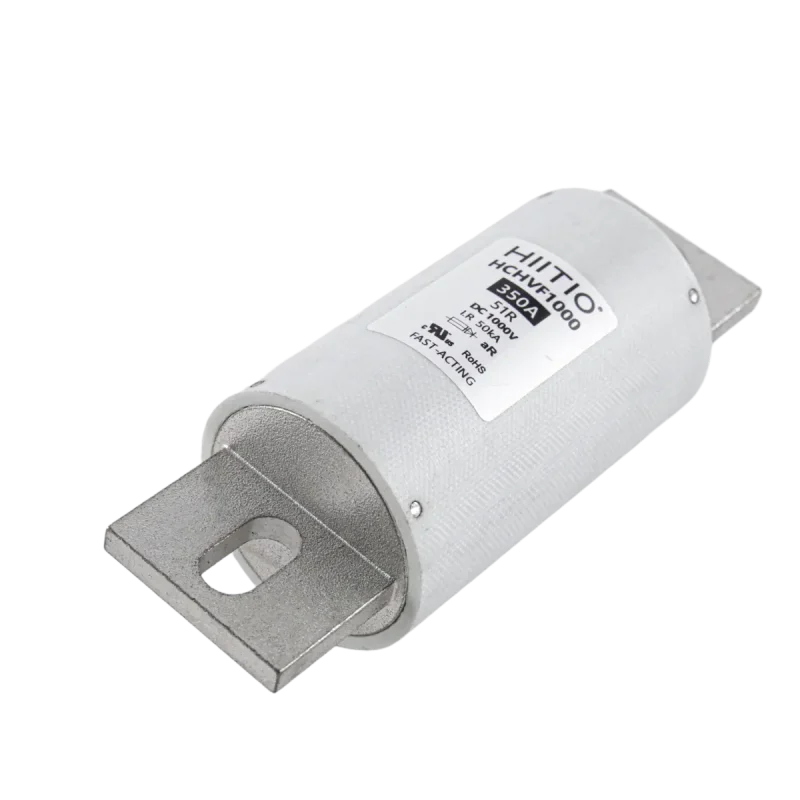

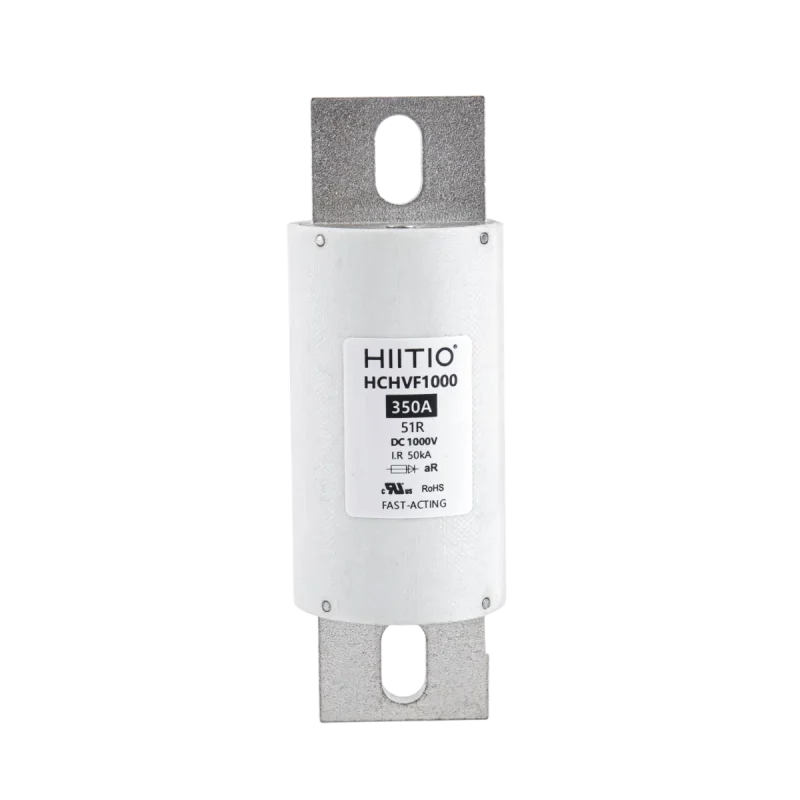

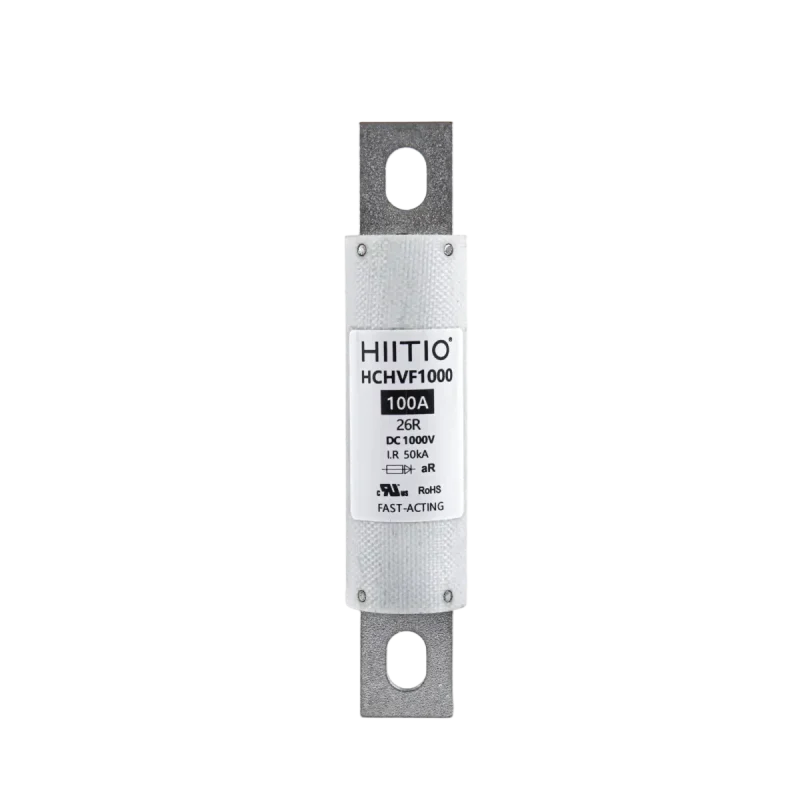

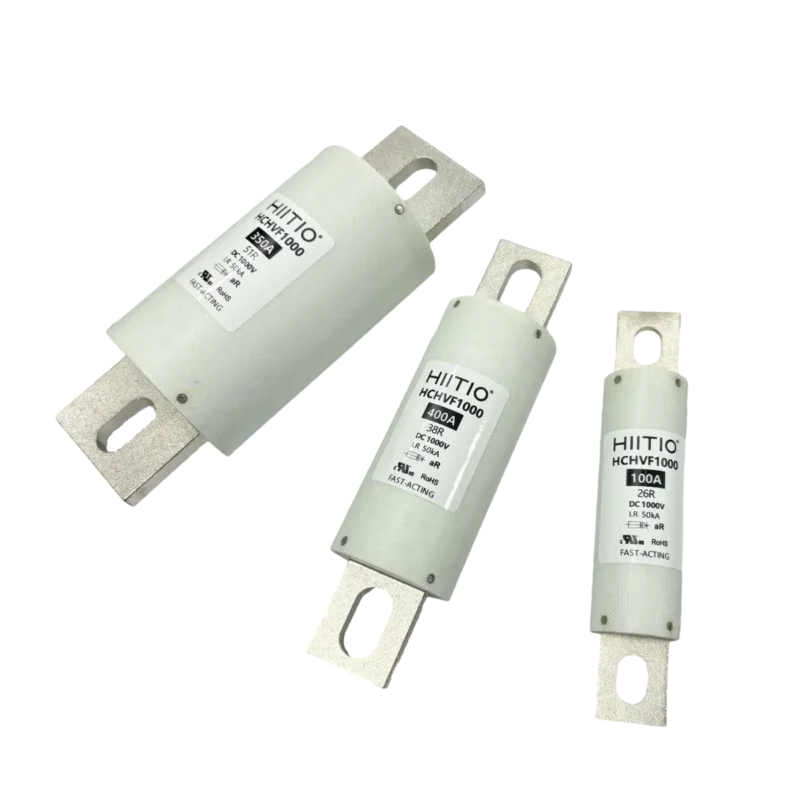

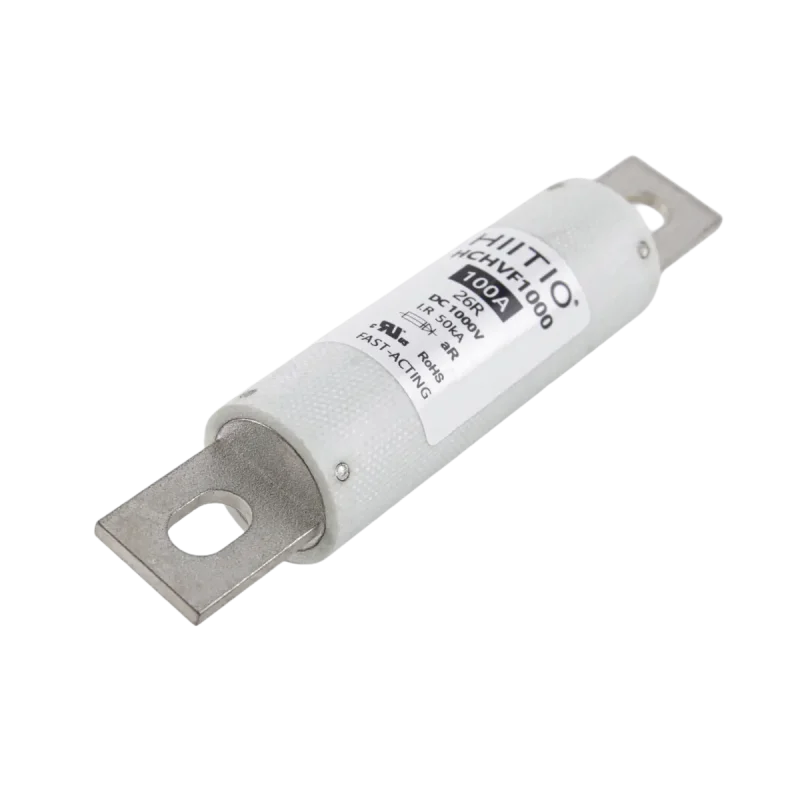

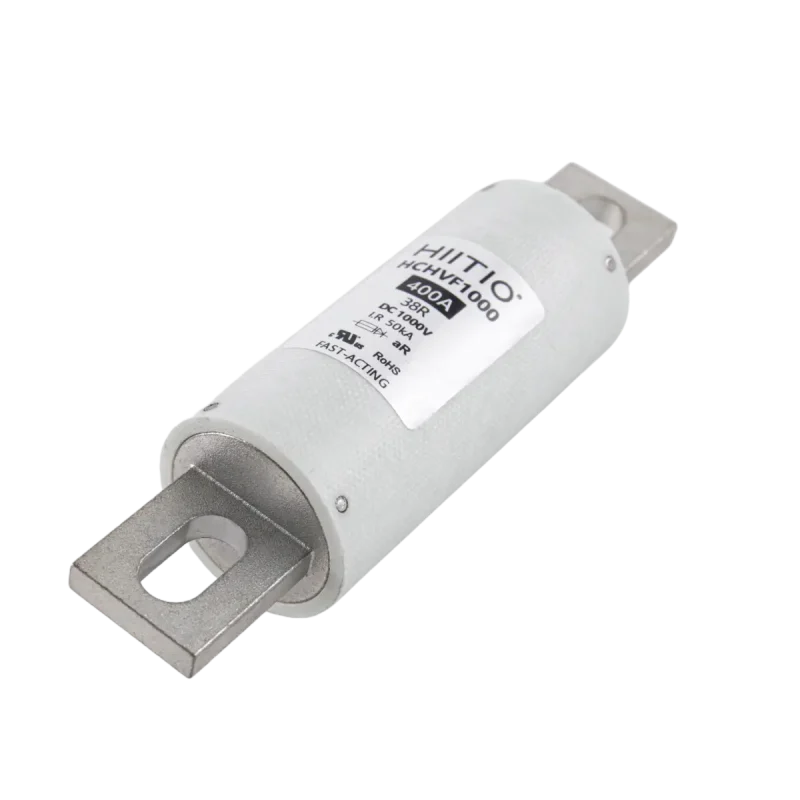

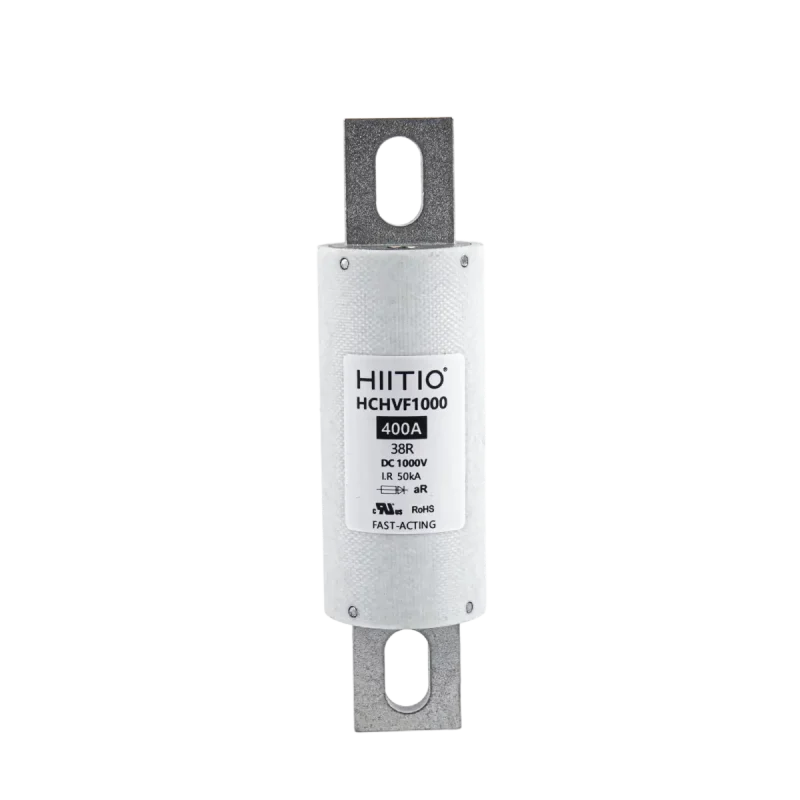

صمام أمان أشباه الموصلات بتيار مستمر 1000 فولت على الطراز الأمريكي الشمالي (سريع المفعول)
- فولت: 1000Vdc
- الامبير: 30-800A
- قدرة المقاطعة:
- قدرة القطع المقدرة: 50 كيلو أمبير عند 1000 فولت تيار مستمر (أو أقل)
- ثابت الوقت: 2.5+0.5 مللي ثانية
- فئة التشغيل: aR
,
,
,

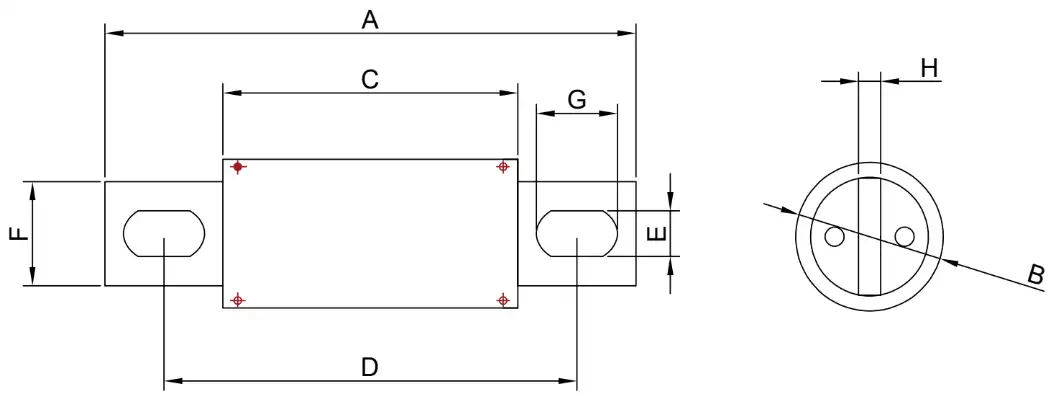

الأبعاد (مم)
| S. | الامبير | أ ± 1.5 | ب ± 1 | سي ± 1 | د ± 1.5 | E ± 1.5 | ف±0.5 | H ± 0.5 | جي ± 0.5 |
| 26R | 30-150A | 127.00 | 26.00 | 79.00 | 103.00 | 8.50 | 20.00 | 3.00 | 13.00 |
| 38R | 125-400A | 142.00 | 38.00 | 85.00 | 113.50 | 10.50 | 25.00 | 6.00 | 20.00 |
| 51R | 225-800A | 145.00 | 51.00 | 88.00 | 116.50 | 10.50 | 40.00 | 6.00 | 20.00 |
الوصف
- التصميم لتطبيقات التيار المستمر
- أداء ممتاز للتيار المستمر
- جهد قوس كهربائي منخفض واستهلاك طاقة منخفض (I²t)
- قدرة فائقة على ركوب الدراجات
- خسائر واط منخفضة
المعايير والموافقات
- راجع UL248.13 أو IEC60269.4
- الموافقات: UL (ملف: E533379)، CE
- توافق RoHS
الميزات والفوائد
- يوفر تصنيف الجهد العالي كفاءة إجمالية للنظام باستخدام موصلات أصغر وأكثر اقتصادا مع تلبية احتياجات الجهد العالي.
- يساعد الفتح بشكل أسرع حتى عشر مرات في ظل ظروف التيار العالي على ضمان الحماية الموثوقة للدوائر والمكونات.
- يمكن تطبيقها بالتوازي لتحقيق سعة أكبر ضمن إرشادات الحجم.
- قدرة ممتازة على مقاومة التأثير الكهربائي وتحمل درجة الحرارة البيئية.
- مقاومة ممتازة للاهتزازات الميكانيكية ومقاومة الصدمات.
تقييمات فيوز
| التصنيف الحالي | كتالوج لا. | متوسط @50KA/1000Vdc | واتس الخسارة | الإعتمادات | |||
| ذوبان A²S | تطهير A²S | UL | |||||
| علبة بقطر 26 مم | 30 | معالج الرسوميات PowerVR | HCHVF1000-30A-26R | 158 | 1360 | 9 | ● |
| 35 | معالج الرسوميات PowerVR | HCHVF1000-35A-26R | 218 | 1751 | 10 | ● | |
| 40 | معالج الرسوميات PowerVR | HCHVF1000-40A-26R | 312 | 2189 | 11 | ● | |
| 50 | معالج الرسوميات PowerVR | HCHVF1000-50A-26R | 489 | 3064 | 14 | ● | |
| 60 | معالج الرسوميات PowerVR | HCHVF1000-60A-26R | 697 | 4378 | 16 | ● | |
| 70 | معالج الرسوميات PowerVR | HCHVF1000-70A-26R | 1144 | 6041 | 17 | ● | |
| 80 | معالج الرسوميات PowerVR | HCHVF1000-80A-26R | 1612 | 8492 | 19 | ● | |
| 90 | معالج الرسوميات PowerVR | HCHVF1000-90A-26R | 1976 | 9888 | 20 | ● | |
| 100 | معالج الرسوميات PowerVR | HCHVF1000-100A-26R | 2912 | 14420 | 22 | ● | |
| 125 | معالج الرسوميات PowerVR | HCHVF1000-125A-26R | 4536 | 28462 | 27 | ● | |
| 150 | معالج الرسوميات PowerVR | HCHVF1000-150A-26R | 6218 | 35438 | 42 | ● | |
| التصنيف الحالي | كتالوج لا. | متوسط @50KA/1000Vdc | واتس الخسارة | الإعتمادات | |||
| ذوبان A²S | تطهير A²S | UL | |||||
| علبة بقطر 38 مم | 125 | معالج الرسوميات PowerVR | HCHVF1000-125A-38R | 5040 | 32582 | 23 | ● |
| 150 | معالج الرسوميات PowerVR | HCHVF1000-150A-38R | 6615 | 41891 | 36 | ● | |
| 175 | معالج الرسوميات PowerVR | HCHVF1000-175A-38R | 7875 | 60509 | 43 | ● | |
| 200 | معالج الرسوميات PowerVR | HCHVF1000-200A-38R | 12285 | 74472 | 46 | ● | |
| 225 | معالج الرسوميات PowerVR | HCHVF1000-225A-38R | 14320 | 84199 | 59 | ● | |
| 250 | معالج الرسوميات PowerVR | HCHVF1000-250A-38R | 15624 | 103219 | 77 | ● | |
| 275 | معالج الرسوميات PowerVR | HCHVF1000-275A-38R | 16800 | 111800 | 84 | ● | |
| 300 | معالج الرسوميات PowerVR | HCHVF1000-300A-38R | 25415 | 149404 | 94 | ● | |
| 350 | معالج الرسوميات PowerVR | HCHVF1000-350A-38R | 34477 | 209377 | 104 | ● | |
| 400 | معالج الرسوميات PowerVR | HCHVF1000-400A-38R | 43083 | 289502 | 112 | ● | |
| التصنيف الحالي | كتالوج لا. | متوسط @50KA/1000Vdc | واتس الخسارة | الإعتمادات | |||
| ذوبان A²S | تطهير A²S | UL | |||||
| علبة بقطر 51 مم | 225 | معالج الرسوميات PowerVR | HCHVF1000-225A-51R | 17184 | 91941 | 59 | ● |
| 250 | معالج الرسوميات PowerVR | HCHVF1000-250A-51R | 20160 | 113848 | 72 | ● | |
| 275 | معالج الرسوميات PowerVR | HCHVF1000-275A-51R | 23655 | 136780 | 78 | ● | |
| 300 | معالج الرسوميات PowerVR | HCHVF1000-300A-51R | 29857 | 157932 | 80 | ● | |
| 350 | معالج الرسوميات PowerVR | HCHVF1000-350A-51R | 41927 | 222453 | 89 | ● | |
| 400 | معالج الرسوميات PowerVR | HCHVF1000-400A-51R | 54874 | 309150 | 96 | ● | |
| 450 | معالج الرسوميات PowerVR | HCHVF1000-450A-51R | 61057 | 337500 | 111 | ● | |
| 500 | معالج الرسوميات PowerVR | HCHVF1000-500A-51R | 67209 | 351880 | 136 | ● | |
| 550 | معالج الرسوميات PowerVR | HCHVF1000-550A-51R | 70450 | 389650 | 142 | ● | |
| 600 | معالج الرسوميات PowerVR | HCHVF1000-600A-51R | 73658 | 495196 | 150 | ● | |
| 630 | معالج الرسوميات PowerVR | HCHVF1000-630A-51R | 82777 | 518336 | 163 | ● | |
| 700 | معالج الرسوميات PowerVR | HCHVF1000-700A-51R | 201653 | 634500 | 208 | ● | |
| 800 | معالج الرسوميات PowerVR | HCHVF1000-800A-51R | 239085 | 744930 | 241 | ● | |
- ：UL：E533379（30-800A）；Time Constant：2.5+0.5 ms
التطبيقات
- تخزين الطاقة الكهربائية
- فصل أو فصل أمان الصيانة
- EV / HEV
- حماية حزمة البطارية
- حماية احتياطية لمرحل التيار المستمر
