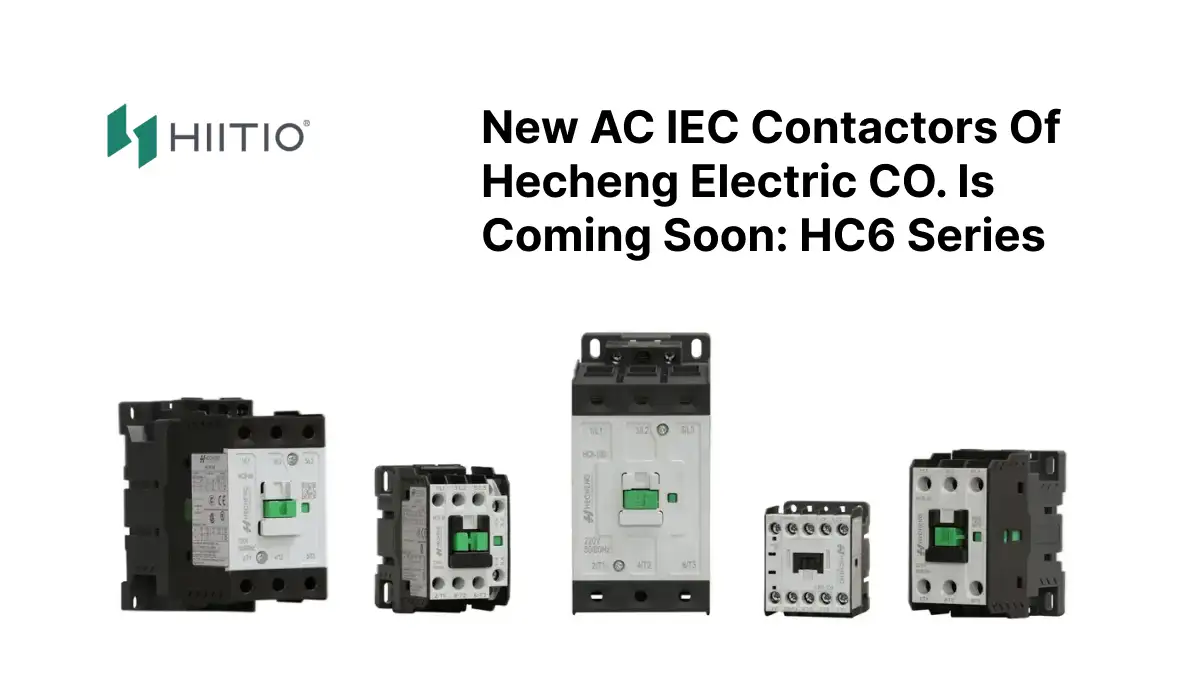

موصلات التيار المتردد IEC: موصلات سلسلة HC6
1 نطاق التطبيق
1.1 قواطع التيار المتردد من سلسلة HC6، ذات مظهر جديد وبنية مضغوطة. تُستخدم بشكل أساسي في
بدء تشغيل محركات التيار المتردد والتحكم فيها، وتوصيل الدوائر وفصلها عن بعد، وتشكيل
المبدئات الكهرومغناطيسية مع مرحلات التحميل الزائد الحرارية المناسبة.
1.2 المعيار: UL 60947-1، UL 60947-4-1، GB/T 14048.1/IEC 60947-1، GB/T 14048.4/IEC 60947-4-1،
جيجابايت/T 14048.5/IEC 60947-5-1، جيجابايت 21518.
2 المعلمة الرئيسية
2.1 التيار التشغيلي المقدر (Ie): 6-100A 2.2 الجهد التشغيلي المقدر (Ue): حتى 690 فولت
2.3 جهد العزل المقدر (Ui): 690 فولت 2.4 عدد الأقطاب: 3P، 4P (HC6-06M – 12M)
2.5 وضع التحكم في الملف: تيار متردد 2.6 دعم التركيب: قضيب DIN، لوحة
3 ظروف الخدمة العادية وظروف التركيب
| العناصر | الوصف |
|---|---|
| فئة التثبيت | ⅲ |
| درجة التلوث | 3 |
| المجموعة الأساسية | UL 60947-1، UL 60947-4-1، GB/T 14048.1/IEC 60947-1، GB/T 14048.4/IEC 60947-4-1، GB/T 14048.5/IEC 60947-5-1، GB 21518 |
| الشهادات | CE / CCC / UL |
| فئة حماية الضميمة | IP20 / IP00 |
| درجة حرارة الهواء المحيط | درجة الحرارة الطبيعية للعمل -25 درجة مئوية – +60 درجة مئوية، ومتوسطها فوق فترة 24 ساعة لا تتجاوز +35 درجة مئوية. |
| الأحوال الجوية | الرطوبة النسبية للهواء لا تتجاوز 50% عند الحد الأقصى لدرجة الحرارة +40 درجة مئوية. قد يُسمح برطوبة نسبية أعلى في درجات الحرارة المنخفضة، على سبيل المثال 90% عند +20 درجة مئوية. قد تكون هناك حاجة إلى تدابير خاصة في حالات عرضية التكثيف بسبب الاختلافات في درجات الحرارة. |
| شروط التركيب | لا يزيد ميل سطح التركيب والمستوى الرأسي عن أقل من ±22.5 درجة. |
4 شروط وصف النموذج
| HC6 | - 0 | M | 1 | / 22 | /N | 220V | 50 / 60H | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| كود الشركة | ||||||||||||
| التيار المقدر: 06=6 أمبير؛ 09=9 أمبير؛ 12=12 أمبير؛ 18=18 أمبير؛ 25=25 أمبير؛ 32=32 أمبير؛ 38=38 أمبير؛ 40=40 أمبير؛ 50=50 أمبير؛ 65=65 أمبير؛ 75=75 أمبير؛ 85=85 أمبير؛ 100=100 أمبير؛ 115=115 أمبير؛ 150=150 أمبير؛ (115 أمبير، 150 أمبير قيد التطوير) | ||||||||||||
| نوع الموصل: M: لموصل صغير 06 – 12 أمبير لا شيء: لموصل 09 – 100 أمبير | ||||||||||||
| نوع جهة الاتصال المساعدة:10: 1 لا (ملامس صغير فقط) 01: 1 NC (ملامس صغير فقط) لا شيء: لموصل 09 – 100 أمبير (موصلات 09-18 أمبير مزودة بموصل مساعد 1 NO و1NC.) | ||||||||||||
| نوع الاتصال الرئيسي:22: 2 NO + 2 NC (فقط Mini و 09-18 4-Pole AC contactor) 40: 4 NO (فقط Mini و 09-18 4-Pole AC contactor) لا شيء: لمقاول 09 – 100 أمبير | ||||||||||||
| وظيفة خاصة:N: مقاول عكسي لا شيء: موصل غير عكسي | ||||||||||||
| جهد دائرة التحكم: 24 فولت؛ 36 فولت؛ 48 فولت؛ 110 فولت؛ 127 فولت؛ 220 فولت؛ 230 فولت؛ 240 فولت؛ 380 فولت؛ 415 فولت | ||||||||||||
| التردد ： 50 / 60Hz | ||||||||||||
5. وصف فئة الاستخدام
تختلف خصائص الحمل وتغيرات التيار أثناء عملية التشغيل والإيقاف للمعدات الكهربائية المختلفة بشكل كبير، وبالتالي فإن متطلبات الموصلات تختلف أيضًا. تحدد المواصفة GB/T 14048.1 فئات استخدام الموصلات، والتي تتميز بواحد أو أكثر من شروط الاستخدام التالية:
● التيار، معبرًا عنه كمضاعف للتيار المقدر
● الجهد، معبرًا عنه كمضاعف لجهد العمل المقدر
● عامل القدرة أو الثابت الزمني
● أداء الدائرة القصيرة
● الانتقائية
● شروط الاستخدام الأخرى (إن وجدت)
الفئات الرئيسية لتطبيقات موصلات التيار المتردد من سلسلة HC6 هي كما يلي:
استخدم فئة الدائرة الرئيسية للتيار المتردد
AC-1
تنطبق هذه الفئة على جميع الأحمال المترددة ذات معامل القدرة الأكبر من أو يساوي 0.95.
على سبيل المثال: التدفئة وتوزيع الطاقة.
AC-2
يتم تطبيق هذه الفئة على بدء التشغيل والكبح العكسي والتحرك ببطء لمحرك حلقة الانزلاق.
عند إغلاقه، يقوم الموصل بتشغيل تيار البدء، والذي يبلغ حوالي 2.5 مرة التيار المقدر للمحرك.
عند فصل التيار، يجب على الموصل أن يفصل التيار المبدئي عندما يكون الجهد أقل من أو يساوي مصدر الطاقة الرئيسي.
AC-3
يتم استخدام هذه الفئة لفصل محركات القفص السنجابي التي يتم تشغيلها بشكل طبيعي.
عند إغلاقه، يقوم الموصل بتشغيل تيار البدء، والذي يبلغ حوالي 7 مرة التيار المقدر للمحرك.
أثناء الفصل، يفصل القاطع التيار المقدر للمحرك. في هذا الوقت، يكون الجهد عند طرف القاطع
حوالي 20% من مصدر الطاقة الرئيسي، والانقطاع ليس شديدًا.
على سبيل المثال: جميع محركات قفص السنجاب القياسية: السلم الرأسي، السلم المتحرك، الحزام الناقل، الحفارة، ضاغط الهواء، المضخة، الخلاط، الهواء
مكيف، الخ.
AC-4
تتضمن هذه الفئة الكبح العكسي والتحرك ببطء لمحرك قفص السنجاب ومحرك حلقة الانزلاق.
يقوم الموصل بتوصيل 5 إلى 7 أضعاف تيار المحرك المقدر، ويقطع نفس التيار تحت جهد أعلى، وتكون سرعة المحرك أقل.
في هذا الوقت، يكون الجهد هو نفسه الجهد الرئيسي، ويكون الكسر شديدًا جدًا.
على سبيل المثال: آلات الطباعة، آلة سحب الأسلاك، رافعة البرج، الرفع، الصناعة المعدنية.
استخدم فئة دائرة التحكم
DC-13
يجب استخدام نظام العمل لبدء تشغيل محرك التيار المستمر وكبح التيار العكسي وتحريكه ببطء. المدة ≤ 2 مللي ثانية.
تنطبق هذه الفئة على تبديل الأحمال الكهرومغناطيسية.
AC-15
يتم تطبيق هذه الفئة على الأحمال الكهرومغناطيسية المحولة. عندما يكون المغناطيس الكهربائي مغلقًا، تكون قوة السحب أكبر من 72 فولت أمبير.
مثال: ملف تشغيل موصل التبديل
إذا كنت مهتمًا بموصلات التيار المتردد IEC التي طورتها شركة HECHENG بنفسها، فيرجى تصفح المنتجات ذات الصلة في صفحة الويب. إذا كانت لديك أي أسئلة، فيرجى الاتصال بنا على البريد الإلكتروني: sales@hecheng-electric.com.
