كل ما يجب أن تعرفه عن جهاز الإغلاق السريع (RSD)
ما هو جهاز الإغلاق السريع؟
يعد جهاز الإغلاق السريع أحد المكونات الأساسية في أنظمة الطاقة الشمسية المصممة لإيقاف إنتاج الطاقة الكهربائية لمجموعة من الألواح الشمسية بسرعة وأمان. ويتمثل الغرض الأساسي منه في تعزيز سلامة المنشآت الشمسية، وخاصة في حالات الطوارئ أو عندما تكون هناك حاجة إلى أعمال الصيانة.
يُستخدم هذا الجهاز عادةً في الأنظمة الكهروضوئية وهو مسؤول عن إيقاف تشغيل الألواح الشمسية بسرعة للتخفيف من المخاطر الكهربائية. وهذا مهم بشكل خاص أثناء حالات الطوارئ مثل الحرائق، حيث يمكن أن يساعد الإغلاق السريع في تقليل خطر التعرض لصدمة كهربائية لأفراد الطوارئ وضمان سلامة الأفراد والممتلكات.
غالبًا ما يتم دمج وظيفة جهاز الإغلاق السريع في العاكسات الشمسية أو تنفيذه كجهاز منفصل ضمن مجموعة الألواح الشمسية. وهو يلتزم بمعايير وأنظمة السلامة ذات الصلة، واستخدامه أمر بالغ الأهمية للامتثال للرموز الكهربائية وقوانين البناء في العديد من الولايات القضائية.
ما هي المكونات الرئيسية لنظام الإغلاق السريع؟
1. جهاز الإغلاق السريع (RSD)
يعد RSD نوعًا من إلكترونيات الطاقة على مستوى الوحدة (MLPE) أو العاكس الصغير المثبت على الجانب الخلفي من الألواح الشمسية. وهو مزود بتقنية قادرة على الإغلاق السريع وتقليل خرج الجهد للنظام الشمسي بأكمله، وهو متوافق مع لوائح الإغلاق السريع للخلايا الكهروضوئية. ومن الأمثلة على ذلك Tigo TS4-AF أو 2F، وهو أحد إلكترونيات الطاقة على مستوى الوحدة (MLPE) لدينا والذي يلتزم على وجه التحديد بمتطلبات الإغلاق السريع. تقدم Tigo خيارات MLPE مختلفة متوافقة مع لوائح الإغلاق السريع.
2. المبادر
إن دور مُبادر الإيقاف السريع هو تمامًا كما يوحي اسمه. يوجد هذا الجهاز عادةً في هيئة زر إيقاف الطوارئ (e-stop) داخل العاكس. يمكن عادةً بدء الإيقاف السريع بطريقتين: يدويًا (عبر زر إيقاف إلكتروني) أو تلقائيًا (عند انقطاع الطاقة من الشبكة).
3. العاكس
في نظام الإغلاق السريع، ستحتاج إلى العاكسالعاكس هو جهاز يحول الكهرباء المولدة بواسطة الألواح الشمسية إلى طاقة قابلة للاستخدام في منزلك (لمزيد من المعلومات حول هذه العملية، يرجى الرجوع إلى منشورات المدونة السابقة الخاصة بنا). يتم وضع العديد من أجهزة بدء الإغلاق السريع داخل العاكسات.
تُعرف هذه المكونات الثلاثة باسم معدات الإغلاق السريع للطاقة الكهروضوئية (PVRSE). وهي أجهزة تُستخدم في أنظمة الإغلاق السريع لخفض الجهد إلى مستويات آمنة. تنص لوائح قانون الكهرباء الوطني في الولايات المتحدة على ضرورة حصول معدات الإغلاق السريع وأجهزة الإغلاق السريع على شهادة UL لتحقيق الغرض من الإغلاق السريع.
لماذا يعتبر RSD مهمًا جدًا؟
يوفر الإغلاق السريع طريقة آمنة لرجال الإطفاء أو العاملين في تركيب الألواح الشمسية لإيقاف أو تقليل الجهد والتيار من مجموعة الألواح الكهروضوئية، مما يسمح لهم بالعمل بأمان وفعالية، وتجنب المخاطر الكهربائية. يؤدي إيقاف تشغيل أو تقليل الجهد على مستوى الوحدة على السطح إلى تقليل أو القضاء على خطر التعرض لصدمة كهربائية لرجال الإطفاء، والتي قد تنتج عن الفولتية العالية المرتبطة بالوحدات الشمسية.
كيفية اختيار RSD المناسب؟
المتطلبات التنظيمية:
فهم والالتزام باللوائح والرموز والمعايير المحلية التي تحكم أنظمة الإغلاق السريع لتركيبات الطاقة الكهروضوئية.
توافق النظام:
تأكد من أن حل الإغلاق السريع المختار متوافق مع مكونات نظام الطاقة الكهروضوئية الحالي لديك، بما في ذلك العاكسات والوحدات والأسلاك. يعد التوافق أمرًا بالغ الأهمية للتكامل السلس والوظائف المناسبة.
نوع التكنولوجيا:
حدد ما إذا كنت بحاجة إلى إلكترونيات طاقة على مستوى الوحدة (MLPE)، مثل أجهزة الإغلاق السريع على مستوى الوحدة (MLRSD)، أو محولات دقيقة مزودة بإمكانيات الإغلاق السريع. قم بتقييم مزايا وقيود كل تقنية بناءً على متطلبات نظامك.
مخططان نظاميان نموذجيان
وفقًا للتطبيقات الفعلية المختلفة، هناك مخططان نموذجيان للنظام:

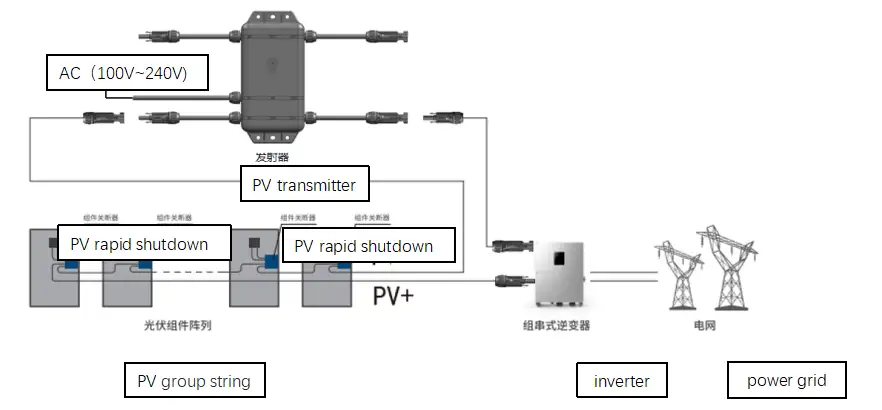

كما هو موضح أدناه، ينطبق "التطبيق الأول" على نظام سلسلة واحدة. يحتوي المتحكم على 3 منافذ إدخال وإخراج، بما في ذلك منفذ لاستقبال الطاقة من محطة التيار المتردد ومنفذان آخران مثبتان مسبقًا مع كابل الطاقة الكهروضوئية وموصل (ذكر وأنثى)، والشيء الوحيد الذي يجب القيام به هو توصيل سلسلة الطاقة الكهروضوئية.
في حالة انقطاع التيار المتردد في الطرف المتصل بالشبكة من العاكس أو الفصل النشط لمفتاح الهواء في وحدة التحكم، يمكن تحقيق إيقاف التشغيل على مستوى المكون.
ما هي المواقع التي يجب أن تكون مجهزة بأجهزة الإغلاق السريع؟
في الولايات المتحدة، تنص لوائح قانون الكهرباء الوطني على ضرورة تركيب أنظمة الإغلاق السريع (RSS) لجميع التركيبات الجديدة على الأسطح، بما في ذلك المباني السكنية والتجارية. بالإضافة إلى ذلك، تتطلب المباني التي تحتوي على موصلات تدخل إلى مساحات غير مصممة خصيصًا لإيواء مكونات النظام الكهروضوئي هذا النظام أيضًا.
ونتيجة لذلك، فإن جميع التركيبات الجديدة على أسطح المنازل في الولايات المتحدة تقريباً تتطلب إما إلكترونيات طاقة على مستوى الوحدة أو محولات دقيقة مجهزة بقدرات إيقاف التشغيل السريع.
تركيب جهاز الاغلاق السريع
الخطوة 1. تركيب نظام الإغلاق السريع للطاقة الكهروضوئية
كما هو موضح في الشكل، قم بتثبيت زر القاطع في إطار الوحدة الكهروضوئية
الخطوة 2. توصيل خطوط الإدخال والإخراج
قم بتوصيل خط الإدخال لإيقاف تشغيل الطاقة الكهروضوئية بخط الإخراج لصندوق تقاطع المكونات؛
استبدل خط خرج صندوق تقاطع المكونات بخط خرج إيقاف تشغيل الطاقة الكهروضوئية، وقم بضمه إلى الجانب الخلفي بعد التوصيل المتسلسل على التوالي.
بعض الاحتياطات
يجب أن يتم إكمال التثبيت بشكل كامل ومن قبل الفنيين المحترفين فقط، والذين يجب عليهم:
- لقد حصلوا على تدريب خاص؛
- لقد قرأت الدليل بالكامل وفهمت احتياطات السلامة ذات الصلة أثناء التشغيل؛
- -لديه معرفة جيدة بقواعد السلامة ذات الصلة بالنظام الكهربائي.
